Hindi pantay na Kapal sa Hexagonal Pavers? Suriin muna ang Tatlong Kakulangan sa Disenyo ng Mold

Ang hexagonal pavers ay malawakang ginagamit para sa erosion control, paradahan ng damo, at mga proyekto sa landscaping. Ang kanilang anim na panig na geometry ay nangangailangan ng tumpak na disenyo ng amag. Kapag ang kapal ay nag-iiba sa buong paver — isang gilid na mas makapal kaysa sa kabaligtaran na gilid, o ang gitna ay mas manipis kaysa sa perimeter — ang problema ay bihirang ang kongkretong halo o ang makina. Mas madalas, ang amag mismo ang ugat.

Sinusuri ng artikulong ito ang tatlong karaniwang mga depekto sa disenyo ng amag na gumagawa ng hindi pantay na hexagonal na pavers. Ang bawat kapintasan ay may tiyak na pag-aayos. Ang pagtugon sa mga isyung ito ay maaaring mabawasan ang basura, mapabutiharanganpagkakapare-pareho, at pahabain ang buhay ng amag.

Kapintasan No. 1: Hindi pantay na Pagkasuot sa Pader sa Cavity

Ang Problema

Sa isang hexagonal paver mol, ang kongkreto ay pumapasok sa lukab mula sa ibaba at dumadaloy patungo sa mga dingding. Ang mga pader na nakaharap sa kongkretong direksyon ng daloy ay mas mabilis na nasusuot kaysa sa kabaligtaran na mga dingding. Sa paglipas ng libu-libong mga cycle, ang isang bahagi ng lukab ay nagiging mas manipis kaysa sa isa. Ang paver ay lalabas na may isang gilid na mas makapal kaysa sa magkasalungat na gilid.

Ang ganitong uri ng hindi pantay na kapal ay direksyon. Nagpapakita ito bilang isang wedge na hugis sa halip na isang simetriko hexagon. Kadalasang sinisisi ng mga operator ang panginginig ng boses ng makina o ang konkretong halo, ngunit ang tunay na dahilan ay hindi pantay na pagsusuot sa mga dingding ng lukab.

Ang Pag-aayos

Maaaring isaalang-alang ng mga taga-disenyo ng amag ang daloy ng materyal sa pamamagitan ng pagdaragdag ng dagdag na kapal sa mga pader na may mataas na pagkasuot o sa pamamagitan ng paggamit ng mas matigas na grado ng bakal sa mga ibabaw na iyon. SaUNIK, gumagamit kami ng carburizing heat treatment upang patigasin ang lahat ng mga pader ng lukab nang pantay-pantay sa HRC58-62. Ang matigas na ibabaw ay lumalaban sa abrasion, at ang lalim ng paggamot (humigit-kumulang 2mm) ay nagbibigay ng pare-parehong layer ng pagsusuot sa bawat dingding ng hexagon. Pinapabagal nito ang pagkasuot ng kaugalian at pinapanatili ang geometry ng cavity nang mas matagal.

Flaw No. 2: Sharp Internal Corners

Ang Problema

Ang isang hexagonal na lukab ay may labindalawang panloob na sulok - anim sa itaas na gilid at anim sa ilalim na gilid. Kapag ang mga sulok na ito ay ginawang makina bilang matalas na 90-degree na anggulo, nagiging mga punto ng konsentrasyon ng stress. Ang bawat ikot ng panginginig ng boses ay nagtutulak ng stress sa matalim na sulok na ito. Ang metal sa sulok ay bahagyang nag-deform, pagkatapos ay bumabawi. Sa paglipas ng sampu-sampung libong mga cycle, ang paulit-ulit na stress na ito ay nagiging sanhi ng pagbaluktot ng lukab. Binabago ng distortion ang distansya sa pagitan ng magkasalungat na pader, na nagreresulta sa mga pavers na mas makapal sa isang gilid at mas manipis sa isa pa.

Ang mga matutulis na sulok ay mas mabilis ding nagsusuot kaysa sa mga naka-radius na sulok. Ang isang matalim na sulok ay may mas kaunting metal na masa upang sumipsip ng epekto. Kapag ang sulok ay umikot mula sa pagkasuot, ang hugis ng lukab ay nagbabago nang permanente.

Ang Pag-aayos

Ang pagdaragdag ng radius sa bawat panloob na sulok ay nag-aalis ng mga punto ng konsentrasyon ng stress. Ang 3–5mm radius ay nagpapahintulot sa stress na dumaloy sa paligid ng sulok sa halip na bumagsak dito. Ang lukab ay nagpapanatili ng hugis nito nang mas mahaba, at ang kapal ng paver ay nananatiling pare-pareho sa lahat ng anim na panig.

Ang mga radiused corner ay nagpapabuti din ng demolding. Ang kongkreto ay naglalabas nang mas malinis mula sa isang hubog na ibabaw kaysa sa isang matalim na gilid, na binabawasan ang drag at higit pang nagpapabagal sa pagkasira.

Flaw No. 3: Hindi pantay na Lalim ng Cavity sa Mold Plate

Ang Problema

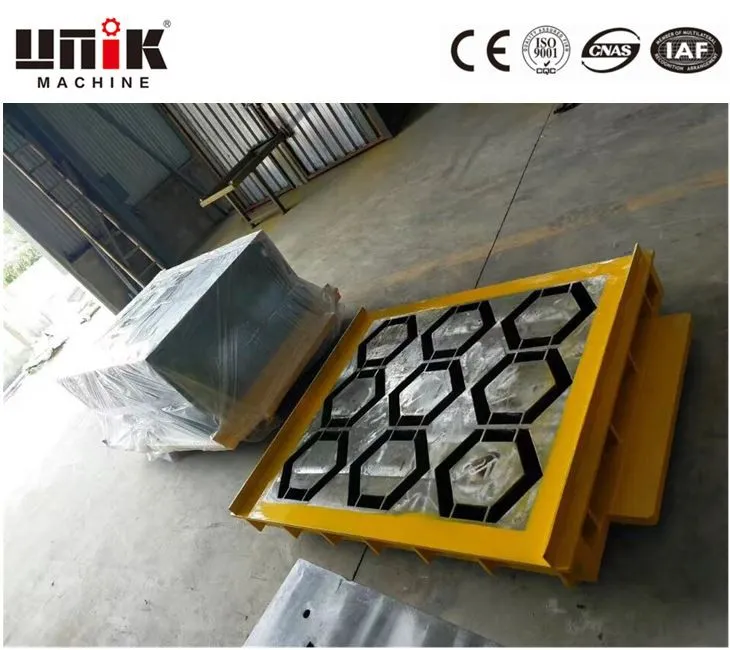

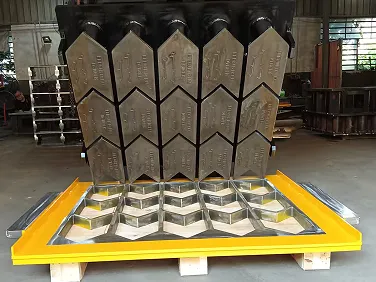

Ang isang hexagonal paver mold ay karaniwang naglalaman ng maraming mga cavity - dalawa, tatlo, o apat bawat mold plate. Kapag ang mold plate mismo ay hindi perpektong flat o kapag ang mga cavity ay machined sa iba't ibang lalim, ang bawat cavity ay gumagawa ng isang paver na may iba't ibang kapal. Ang variation na ito ay hindi direksyon (tulad ng flaw No. 1). Ito ay positional: ang lukab isa ay gumagawa ng makapal na pavers, ang lukab na tatlo ay gumagawa ng manipis na mga pavers.

Ang pangunahing sanhi ay madalas na mahinang machining o isang hindi pantay na base plate. Maaaring laktawan ng mga murang supplier ang hakbang ng pag-flatte ng mold plate bago maghiwa ng mga cavity. Ang iba ay gumagamit ng pagod na mga tool ng CNC na mas malalim ang pagputol sa isang gilid ng plato kaysa sa isa. Ang resulta ay hindi pare-pareho ang kapal ng paver mula sa parehong amag.

Ang Pag-aayos

Ang bawat mold plate ay dapat na surface-ground flat bago ang anumang cavity ay machined. Dapat na hawakan ang dimensional tolerance sa ±0.1mm sa buong plate. Dapat suriin ang lalim ng lukab sa maraming punto — gitna at gilid — para sa bawat lukab.

Sa UNIK, ginagamit namin ang CNC machining na may in-process na inspeksyon. Ang bawat lalim ng lukab ay napatunayan sa panahon ng pagputol. Pagkatapos machining, ang buong mold plate ay sinusukat sa isang coordinate measuring machine (CMM) upang kumpirmahin na ang lahat ng mga cavity ay nasa loob ng tolerance. Ang anumang pagkakaiba-iba na lampas sa ±0.1mm ay nagti-trigger ng muling paggawa.

Paano Matukoy kung Aling Kapintasan ang Nakakaapekto sa Iyong Produksyon

Pag-iwas sa Pamamagitan ng Wastong Disenyo ng Mold

Ang hindi pantay na kapal sa mga hexagonal na pavers ay hindi maiiwasan. Pinipigilan ng tatlong kasanayan sa disenyo ang karamihan ng mga problema sa pagkakaiba-iba ng kapal:

1. Gumamit ng carburizing heat treatment upang lumikha ng pare-parehong tigas ng ibabaw (HRC58-62) sa lahat ng mga pader ng cavity, na nagpapabagal sa pagkasira ng kaugalian.

2.Machine 3–5mm radii sa lahat ng panloob na sulok upang maalis ang konsentrasyon ng stress at pagbaluktot.

3.Hold ±0.1mm tolerance sa cavity depth at plate flatness, na-verify sa pamamagitan ng CMM inspection.

Inilapat ng UNIK ang mga kasanayang ito mula nang itatag ito noong 2010. Batay sa Quanzhou, China, ang kumpanya ay gumagawa ng mga brick machine at concrete molds para sa 28 bansa. Kasama sa linya ng produkto nito ang hexagonal paver molds, curb molds, block molds, at hollow block tooling.

Para sa hexagonal paver molds na gumagawa ng pare-parehong ikot ng kapal pagkatapos ng ikot, kasama sa mga detalye ang 42CrMo steel, carburizing heat treatment, 3–5mm corner radii, Ra 1.6 surface finish, at ±0.1mm dimensional tolerance.
